产品概述
QHLY 220是主要用于红磷阻燃塑料的磷化氢抑制剂。
红磷阻燃塑料在加工和使用过程中，会释放有毒的磷化氢， 红磷迁移到制品表面造成“发汗“和“起霜“等现象，红磷酸化会对腐蚀制品周围的金属件。
QHLY 220可以有效抑制和减少加工过程中产生有害物质磷化氢的释放80%以上，抑制红磷迁移、析出，中和红磷酸化产物。本品对次磷酸盐阻燃体系中磷化氢释放也有抑制作用。
主要成分
金属盐复合物
外 观
本产品为浅蓝绿色粉末
作用机理
利用金属盐与磷化合物进行配合与化合形成性质稳定的配体和化合物，从而达到抑制红磷迁移，中和红磷酸化产物，减少磷化氢释放的效果。
产品特性
● 在红磷阻燃塑料中，本产品能有效减少红磷酸化对金属件的腐蚀，能减少磷化氢的产生，还可以有效防止红磷的迁移，稳定产品色相,提高黑色产品颜色饱和度；
● 在活泼的次磷酸盐阻燃塑料中，本产品少量添加, 可降低磷化氢释放80%以上；
● 添加本品不影响阻燃剂效果，对材料的加工性能和物理机械性能影响小。

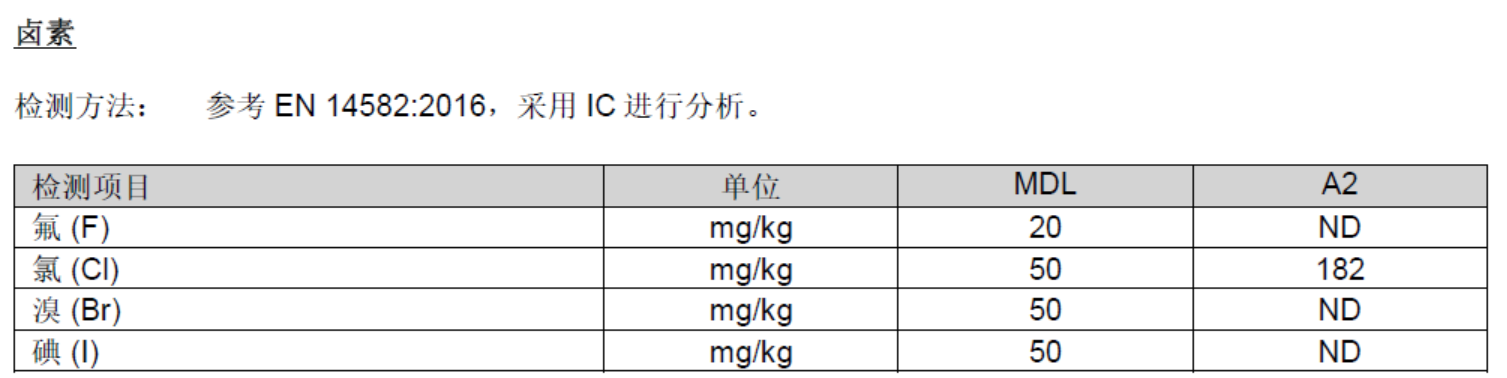

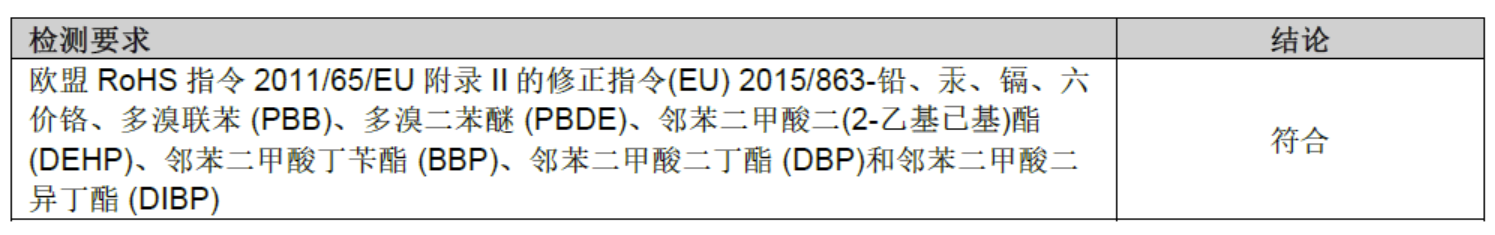

● 本品符合ROHS（十项）要求，符合欧盟IEC 61249-2-21:2003卤素限值要求。
力学性能测试
1# 尼龙红磷阻燃 不加 磷化氢抑制剂
2# 尼龙红磷阻燃+0.2%QHLY220 磷化氢抑制剂
2#添加游离磷抑制剂对配方的阻燃性能没有影响。
2#添加游离磷抑制剂后材料流动性增加，强度和热变形温度略有下降，总体力学性能变化不大。
|
测试项目 |
测试方法 |
测试条件 |
1# |
2# |
|
拉伸强度（Mpa） |
ISO 527 |
5mm/min |
150.7 |
146.25 |
|
断裂应变（%） |
ISO 527 |
5mm/min |
1.45 |
1.6 |
|
弯曲强度（Mpa） |
ISO 178 |
2mm/min |
225.5 |
221.5 |
|
弯曲模量（Mpa） |
ISO 178 |
2mm/min |
7380 |
7565 |
|
简支梁无缺口冲击强度（KJ/m2） |
ISO 179-1 |
23℃,7.5J |
74.5 |
74.88 |
|
简支梁缺口冲击强度（KJ/m2） |
ISO 179-1 |
23℃,2J |
8.45 |
8.9 |
|
熔融指数（cm3/10min） |
ISO 1133-1 |
275℃*5Kg |
29.7 |
33.6 |
|
密度（g/cm3） |
ISO 1183-1 |
23℃ |
1.358 |
1.348 |
|
灰份（%） |
ISO 3451-1 |
750℃ |
26.3 |
25.74 |
|
热变形温度（℃） |
ISO 75 |
0.45MPa,120℃/h，64mm |
>250 |
>250 |
|
热变形温度（℃） |
ISO 75 |
1.8MPa,120℃/h，64mm |
240.5 |
237.2 |
|
阻燃性 |
UL-94 |
1.6mm |
V0 |
V0 |
|
阻燃性 |
UL-94 |
3.2mm |
V0 |
V0 |
适用范围
适合对于阻燃，机械力学性能，金属腐蚀，环保和无卤要求都较高的红磷阻燃体系如：红磷阻燃尼龙。推荐用于黑色料；因为本品会使材料色相变暗，不建议用于本色料。

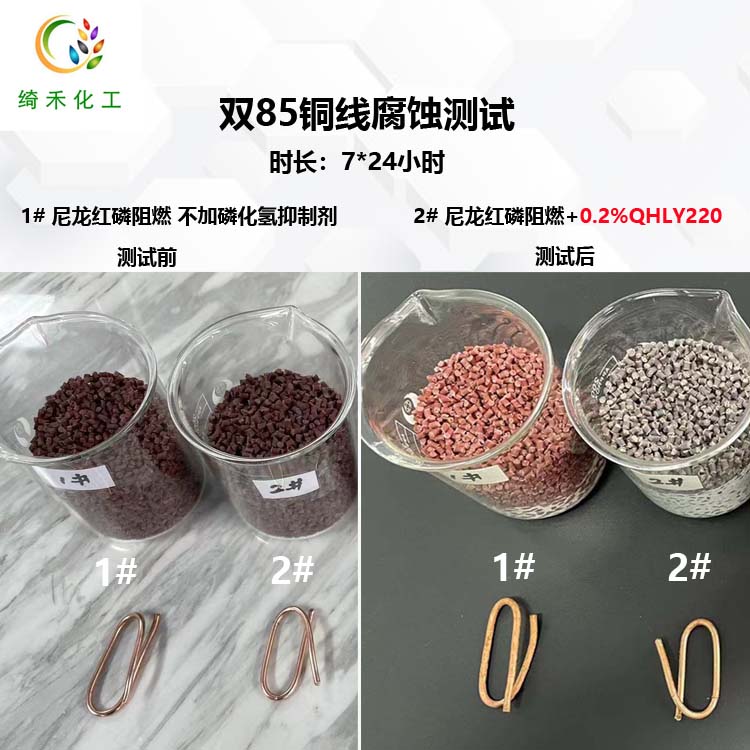

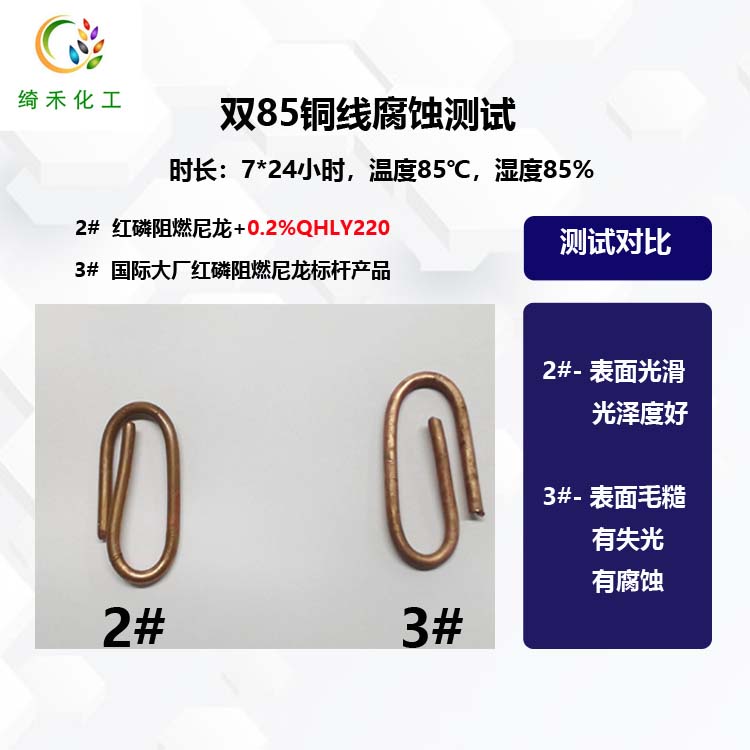

本品用于尼龙红磷阻燃体系中，在充分分散和混合条件下，制品可通过7*24小时 双85铜片腐蚀测试。
用法用量
本产品的添加量0.1-0.3% （基于改性塑料总配方）
推荐双螺杆共混添加，混料时添加少量粘合白油，可以防止粉料分层，分散均匀。
包装和储存
通常的包装为10kg包装
避免阳光、紫外光照射；室温储存，避免高温、避免潮湿。
声明：
以上 所述是尽我们技术人员所知而提供的建议，测试与取样均为典型状态。不能肯定客户完全能够重复。因此，本公司不负责根据建议条件下做出的任何结果。
